小提示:CY20E型压力变送器,E+H外形压力变送器。采用进口扩散硅压力传感器芯体,316L膜片。测量范围-0.1…40MPa,现场可调,输出4…20mA(0…10mA)。适用多种介质,高可靠性。抗电磁、防腐、本安防爆。



MC20E型 压力变送器
(扩散硅式、E+H外形)

MC20E型压力变送器 概述
圆桶外形,采用进口不锈钢隔离膜片的高精度、高稳定性的扩散硅芯片组装,产品经过精密的结构设计、合理的温度补偿,配以线性处理电路、V/I转换及对不锈钢壳体的全密封焊接工艺制造。输出信号4~20mA、0~10mA、0~5VDC等。产品可用于对气体、液体、蒸气压力的测量及具有腐蚀性介质的压力测量。

MC20E型压力变送器 应用场合
本产品广泛应用于水厂、炼油厂、污水处理厂、建材、轻工、机械等工业领域,实现对液体、气体、蒸气压力的测量。

MC20E型压力变送器产品特点
?具有反向极性和限流保护;
?激光调阻温度补偿;
?量程可现场调节;
?范围宽抗腐蚀,适于多种介质;
?过载及抗干扰能力强,性能稳定。

MC20E型压力变送器 性能参数

测量介质

气体、液体、油等与316L兼容的介质

测量形式及范围

表压(G):最大(0~60)MPa, 最小(0~0.5)Kpa;
绝压(A):最大(0~40)MPa, 最小 (0~5)Kpa;
负压(B):(-0.1~40)MPa,  最小(-0.2~0.2 )Kpa

精度等级

0.1、0.25、0.5

过载能力

量程的2~5倍

长期稳定性

小于0.25%FS/年,小于0.5%FS/年

供电电源

15~36 VDC(标定电压24VDC)

输出信号

(4~20)mA(二/三/四线制)、(0~10/20)mA、
0~5)V、(1~5)V、(0~10)V

校准

通过调节精密电位器实现对零点、量程调节 ,
工作温度:(-40~80)℃ 补偿温度:(-20~70)℃

工作温度

-40~80℃ 补偿温度:-20~70 ℃

过程连接

M20×1.5外螺纹(Ф3内孔)或用户注明

隔离膜片材料

316L 不锈钢

传感器接口材料

1Cr18Ni9Ti

外壳材料

合金铝

防护等级

IP65

MC20E型压力变送器 外形尺寸

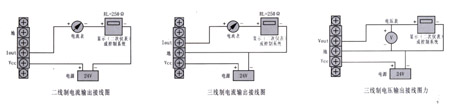

MC20E型压力变送器 电气连接

MC20E型压力变送器 型号

型号示例:MC20E-2GK-E2-A1-C1
产品描述:量程2MPa,扩散硅膜片,输出4…20mA(二线制),精度0.1,连接M20×1.5外螺纹。
