小提示:DS200型超声波液位控制器,又名超声波液位传感器,超声波液位计、超声波液位仪。选用高性能超声波传感器。量程0-40m,电源AC220V/DC24V,变送输出4-20 mA,控制输出2-4路继电器。

DS200型 超声波液位控制器
(超声波液位计)

DS200Y型                       DS200K型

DS200型超声波液位控制器 概述
DS200型超声波液位控制器,是一种智能非接触式液位测量控制器。产品具有发射功率可调整,全量程内增益控制,自动温度补偿等功能,能识别虚假信号,从而有效去除各种干扰信号。本系列产品可广泛用于各种液体的液位和固体物位测量。

DS200型超声波液位控制器 产品特点
采用SMD技术,提高仪器的可靠性。
自动功率调整、增益控制、温度补偿。
先进的检测技术,丰富的软件功能适应各种复杂环境。
具有干扰回波的抑止功能保证测量数据的真实性。
16位D/A转换,提高电流输出的精度和分辨率。
传感器可采用聚四氟乙烯材料,用于各种腐蚀性场合。

DS200型超声波液位控制器 工作原理
超声波传感器在微处理器的控制下,发射和接收超声波,并由超声波在空气中的传播时间t来计算超声传感器与被测物之间的距离s,由于声波在空气中的传播速度V是一定的,则根据:s=Vt/2可计算出s,又因为超声传感器与容器的底部的距离S是一定的,则被测液位h=S-s。

DS200Y型一体式超声波液位控制器 产品型号表



一体式两线制

一体式四线制

5m量程

DS200Y-050

DS200Y-050D

DS200Y-050A

10m量程

DS200Y-100

DS200Y-100D

DS200Y-100A

15m量程

DS200Y-150

DS200Y-150D

DS200Y-150A

20m量程



DS200Y-200D

DS200Y-200A

产品描述:

工作电源

DC24V

DC24V

AC220V

变送输出

4-20mA

4-20mA

4-20mA

控制输出



2路继电器

2路继电器

DS200K型分体式超声波液位控制器 产品型号表



分体式

5m量程

DS200K-050D

DS200K-050A

10m量程

DS200K-100D

DS200K-100A

15m量程

DS200K-150D

DS200K-150A

20m量程

DS200K-200D

DS200K-200A

40m量程

DS200K-400D

DS200K-400A

产品描述:

工作电源

DC24V

AC220V

变送输出

4-20mA

4-20mA

控制输出

4路继电器

4路继电器

DS200Y型一体式两线制超声波液位控制器 技术参数
工作电源:DC-24v(18v-30v)
信号输出:4-20mA (两线制)
工作量程:0-5m、0-10m、0-15m
工作盲区:20mm-0.6m
工作压力:常压
分辨率:量程<10m:1mm;量程≥ 10m:1cm
精确度:0.25%,0.5%
环境温度:-25℃-+70℃
防护等级:IP65
温度分辨率: 0.125℃

DS200Y型一体式四线制超声波液位控制器 技术参数
工作电源:AC220V、DC24V
信号输出:4-20mA(16位D/A,750欧姆负载) ,或RS485
工作量程:0-5m、0-10m、0-15m、0-20m
控制输出:二路继电器,可编程。
工作盲区:20mm- 0.6m
工作压力:常压
分辨率:量程≤ 15m:1mm ;量程>15m:1cm
精确度:0.25%、0.5%
环境温度:-25℃-+70℃
防护等级:IP65
温度分辨率:0.125℃

DS200K型分体式超声波液位控制器 技术参数
工作电源:AC-220V、DC-24V
信号输出:4-20mA(16位D/A,750欧姆负载) ,或RS485
工作量程:0-5m、0-10m、0-15m、0-20m、0-30m、0-40m
控制输出:四路继电器,可编程
工作盲区:20mm-1.0m
工作压力:常压
分辨率:量程≤ 15m:1mm;量程>15m:1cm
精确度:0.25%、0.5%
环境温度:变送器:-25℃-+70℃;传感器:-25℃-+80℃
防护等级:变送器:IP65;传感器:IP67
显示方式:16位×2 LCD背光

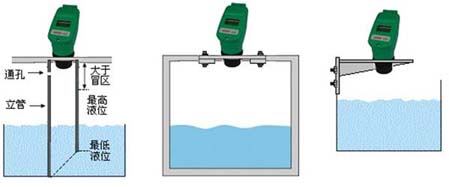

DS200Y型一体式超声波液位控制器 安装


   立管式安装示意图            法兰式安装示意图           支架式安装示意图

DS200K型分体式超声波液位控制器 外形尺寸

DS200K型分体式超声波液位控制器 接线示意图
